8-Kanal-Optokoppler-Karte

Die Schnittstellenkarte ermöglicht eine potentialfreie Signalumsetzung von Pegeln mittels Optokopplern und das Schalten von Relais.

Beschreibung

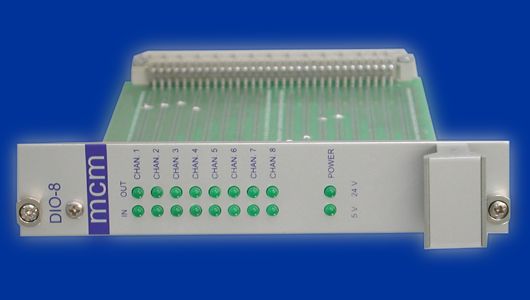

Mit Hilfe der 8-Kanal Optokoppler-Karte ist es möglich insgesamt 8 Signale mit SPS-Pegel (0/24 V) potentialfrei in Signale mit TTL-Pegel (0/5V) oder umgekehrt zu wandeln. Die Besonderheit dieser Karte liegt in der völlig freien Konfigurierbarkeit der acht Kanäle. Die Festlegung der Funktionen eines Kanals erfolgt durch Setzen von Lötpunkten und Jumpern. Zusätzlich können auf 4 der 8 Kanäle Relais mittels TTL oder SPS-Pegel geschaltet werden. Alle Schaltvorgänge werden auf der Frontseite durch LEDs visualisiert.

Die Karte ist eine Einschubkarte im Einfach-Europa-Format (100 x 160 mm) für die Verwendung in 19‘‘ Racks. Alle Relais können als Schließer oder Öffner geschaltet werden.

Konfigurationsbeispiel:

Es werden zwei Signale von einer SPS an ein Messsystem geschickt, welches mit TTL-Pegeln arbeitet. Das Messsystem antwortet mit drei Signalen die es zur SPS sendet. Zusätzlich schaltet die SPS und das Messsystem je ein Relais zur Ansteuerung von Pneumatik-Ventilen.
