8-Kanal-Timer-Karte

Die programmierbare Karte schaltet Microcontroller gesteuert bis zu 8 Eingangssignale entsprechend den vorprogrammierten Bedingungen auf die 8 Ausgänge.

Beschreibung

Mit Hilfe der 8-Kanal Timer-Karte Karte ist es möglich auf 8 Eingangssignale (TTL-Pegel) 8 Ausgangssignale (4xTTL und 4 Relais) zu schalten. Die Ausgangssignale können dabei in vier Modi auf die Eingangssignale reagieren:

0..Ausgangssignale immer LOW unabhängig von Eingangssignalen.

1..Ausgangssignale sind identisch mit Eingangssignalen.

2..Auf den ersten steigenden Pegel des Eingangssignals geht das Ausgangssignal auf HIGH, auf den zweiten steigenden Pegel auf LOW.

3..Auf steigenden Pegel des Eingangssignals geht das Ausgangssignal auf HIGH und fällt nach vorprogrammierter Zeit auf LOW zurück. Die Zeitbasis ist einstellbar.

Die Programmierung der Modi und Übergabe der Schaltzeiten erfolgt über 8 Datenleitungen im hand shake Verfahren und benötigt minimal 20 ms.

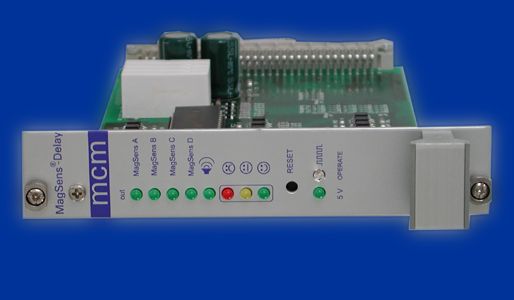

Die Karte ist eine Einschubkarte im Einfach-Europa-Format (100 x 160 mm) für die Verwendung in 19‘‘ Racks. Alle Relais können als Schließer oder Öffner geschaltet werden.

Konfigurationsbeispiel:

Das Rot-Signal einer Ampel wird gesetzt, indem der Eingangskanal 1 der Karte eine steigende Flanke (TTL) erhält. Am Ausgang 1 wird daraufhin ein Relais geschlossen, welches die Ampel einschaltet. Entsprechend dem bei der Programmierung (Modus 3) übergebenen Wert bleibt die Ampel 1,5 s eingeschaltet. Danach fällt das Relais unabhängig vom aktuellen Zustand am Eingang wieder zurück, so dass die Ampel verlischt.

Im Modus 2 könnte die Ampel nach beliebiger Zeit durch eine zweite steigende Flanke am Eingang 1 ausgeschaltet werden.
