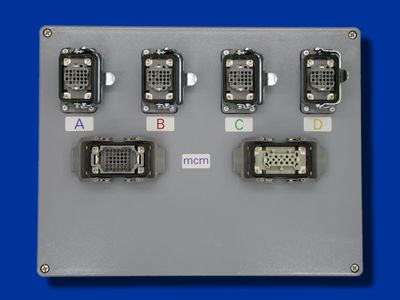

EnergyBox Die Box dient der Energieversorgung der MagSens und der Codierung der Prüfvorrichtung. Die Schutzklasse IP 67 ermöglicht den Einsatz unter rauen industriellen Umgebungen z.B. im Presswerk.
Beschreibung Die EnergyBox versorgt bis zu 4 MagSens sowie einen Bauteilsensor (induktiver Geber) mit elektrischer Energie zur Bauteilanregung und leitet die Messsignale an die zentrale Einheit des Prüfsystems (Rollwagen) weiter. Alle Anschlüsse erfolgen über HAN-Industriesteckverbinder. Jede EnergyBox kann mit einer Zahl zwischen 0 und 64 codiert werden, so dass sie vom Prüfsystem sofort nach dem Anschluss erkannt wird (plug&play). Die Verbindung zum Rollwagen erfolgt über ein gepanzertes Verbindungskabel. Beispiel: Ein Tiefziehteil soll zwischen zwei Stufen einer Großteil-Stufenpresse auf Risse geprüft werden. In der Umgebung der Station treten sehr starke Schwingungen auf und es wird mit viel Kühlschmiermittel gearbeitet. Die EnergyBox wird in der Nähe der Prüfstation untergebracht, der Bauteilsensor und die MagSens werden positioniert und angeschlossen. Mit der Verbindung zum Rollwagen ist das Prüfsystem innerhalb weniger Minuten einsatzbereit.
|
